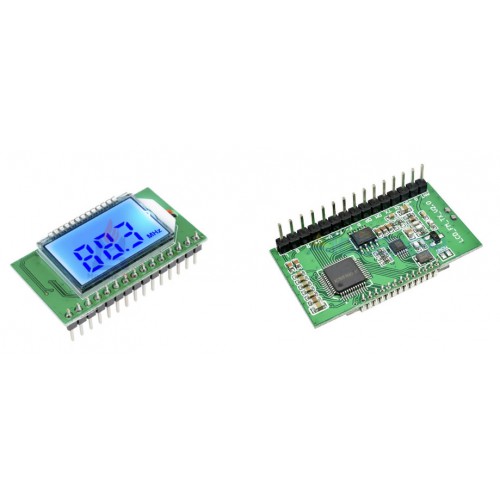

87-108MHZ PLL LCD ekran dijital FM radyo verici/alıcı modülü kablosuz mikrofon Stereo kurulu dijital gürültü azaltma

Ürün avantajları: 1: ses daha gerçekçi, daha istikrarlı performans yapmak için gelişmiş dijital ses sinyali işleme (DSP) teknolojisi ve FM modülasyonu faz kilitli döngü (PLL) kullanımı, frekans ofset olmadan uzun çalışma saatleri. 2: LCD ekran çok düşük güç tüketimi ve minimum gürültü girişimi ile daha sezgisel ve doğrudur. 3: otomatik istasyon arama ve mağaza radyo özellikleri ile, kullanımı ve kullanımı kolay. 4: dahili 30 dijital ses ayarı, tuş işlemi kolayca tamamlanabilir. 5: elektrik kesintisinden önce otomatik güç aşağı veri belleği. 6: seri AT komutlarını destekleyin. 7: kuvars kristal frekans stabilizasyonu, sıcaklık değişimi artık frekans kaymasını iletmiyor. 8: tam bant otomatik arama ve sinyal bandı hafızasını kaydedin. Ürün parametreleri: Çıkış gücü: 500mW (sürücü kulaklıklar) Frekans aralığı: 50Hz-18KHz Kanal: Stereo Resepsiyon frekansı ayar aralığı: Yakın kampüs radyo 87.0MHz-108.0MHz, açık kampüs radyo 76.0MHz-108.0MHz Eşdeğer gürültü: ≥ 30dB Besleme gerilimi: 3.0V-5.0V Akım: 40mA Boyutu: resme bakın Perakende paket yok Miktar: 1 adet Not: farklı monitörler arasındaki fark nedeniyle, resim öğenin gerçek rengini yansıtmayabilir. Teşekkür ederim!! Ambalaj şunlardır: 1 adet x 87-108MHZ PLL LCD dijital FM radyo modülü kablosuz mikrofon Stereo

Bir: hat bağlantısı Bu modülün tüm fonksiyon çıkışları harici bağlantı noktaları için ayrılmıştır. Kullanıcıların normal çalışması için harici hat modüllerini bağlaması gerekir. <1>: ses kablosunu bağlayın Modülün ilgili bağlantı noktaları AGND, çıkış R ve çıkış L sırasıyla ses iletim hattının zemine, sol kanalına ve sağ kanalına bağlanır. <2>: güç kablosunu bağlayın Modül GND bağlantı noktasına karşılık gelir, VCC sırasıyla güç kaynağının (pil) negatif ve pozitif kutuplarına bağlanır. Bu modülün normal çalışma voltajı 3.0-5.0V ve besleme voltajı bu aralığı geçmemelidir. <3>: bağlantı düğmesi Bu modülün tüm düğmeleri port için ayrılmıştır ve müşteri, gerektiğinde ilgili işlev düğmelerine erişebilir. Düğme normal bir dokunmatik düğme ile kullanılabilir, bir uç modülün ilgili düğme portuna bağlanır ve diğer uç GND veya AGND terminaline bağlanır. Bazı düğmelerin uzun bir basın fonksiyonu vardır (sürekli +/-hacim için ses +/-uzun basın gibi), 2 saniyeden fazla uzun basın geçerlidir. <4>: anteni bağlayın Karınca portu FM anteni 'i bağlamak için kullanılır. FM sinyalini daha iyi iletmek (almak) için, harici bir 75cm çubuk anteni bağlamanız önerilir ve antenin yakınında engel yoktur. <5>: USB kablosu bağlayın Bu modülün USB ses yayın fonksiyonuna ihtiyacınız varsa, USB kablosu 'i bilgisayara bağlamanız gerekir. USB bağlantı noktası, sırasıyla VCC, USB_DM, USB_DP ve modülün GND portlarına bağlı olan dört kabloya sahiptir. Bilgisayar USB 5V çıkışı ile geldiğinden, USB bağlantı bilgisayarını kullanarak güç sağlamak için USB bağlantı noktasını doğrudan kullanabilirsiniz. <6>: seri bağlantı noktasına bağlayın (seri port kontrolüne bağlanmaya gerek yok) Modül TTL seviyesi seri port kontrol arayüzünü saklı tutar. TTL seri bağlantı noktası bu modül ile iletişim kurar. Modülün UART_RX, UART_TX ve gnd'yi bağlaması gerekiyor. Komut kontrol modülünün ilgili işlevlerini göndermek için harici MCU (mikrodenetleyici) veya bilgisayar seri portunu kullanabilir. Not: bilgisayarın seri port seviyesi TTL seviyesi olmadığından, RS323 seviyesini TTL seviyesi değiştirme cihazına bağlamanız veya bilgisayara bağlanırken bu modülle iletişim kurmak için usb'yi TTL seviyesi seri port modülüne kullanmanız gerekir. Seri komut kontrol modülü belirli bir miktarda bilgisayar uzmanlığı gerektirdiğinden, anlamayan alıcılar atmamalı. Tüm bilgiler bebek talimatlarına bakın, müşteri hizmetleri bu konuda teknik rehberlik sağlamaz. İki: PC ses yayını Bilgisayara bağlandıktan sonra USB, modül otomatik olarak PC ses yayın moduna girer, LCD ekran PC gösterecektir, bilgisayar otomatik olarak sürücüyü kuracaktır, ve bilgisayar ses ayarlarında "CD002" adlı ses kartı cihazı etkinleştirilecektir. "CD002" ses cihazını etkinleştirin, sistem sesi bu modülde FM FM tarafından iletilebilir. Yakındaki radyo frekansı, bu modülün iletilen bilgisayar sistemi sesini dinlemek için bu modülün iletim frekansına uyacak şekilde ayarlanır. Üç: not: 1: güç kaynağı voltajı bu modülün besleme voltaj aralığını aşmamalıdır. 2: modülün normal çalışmasını etkilememek veya modülün yanmasına neden olmamak için modülün arka bileşenlerine çalışma sırasında dokunmayın. Dört: kullanıcı ayarları Bu modül arka ışık durumunu ayarlayabilir ve kampus yayın frekans bandını kullanıcının özel kullanımına göre iletebilir. Ayar yöntemi aşağıdaki gibidir. Güç kapatma durumunda VOL + tuşlarına basın ve tutun ve VOL tuşu lcd'ye güç verir. C1, kampüs yayını C0, kampüs yayın bandını kapatmak anlamına geldiğini ve yeniden başlatıldıktan sonra ayarın yürürlüğe gireceğini gösterir. Arka ışık durumu ayarlandığında, güç düğmesi açılır ve radyo düğmesi aynı anda açılır. B1, arka ışığın her zaman açık olduğunu ve B0, arka ışığın 20 saniye boyunca kapatıldığını gösterir. Ayar yeniden başlatıldıktan sonra etkilidir. Geçiş yapmak için ayar durumunu değiştirmek için bu adımı tekrarlayın. Fabrika ayarı kampüs yayın bandını açmamak için ayarlandı ve arka ışık 20 saniye boyunca çalışmadan kapalı.
