1>. Çıkış gücü: 100mW
2>. Ses frekansı tepki aralığı: 50Hz-18KHz
3>. İletim frekansı: 87.0MHz-108.0MHz (kampüs yayın gücü kapalı);76.0MHz-108.0MHz (kampüs yayın gücü açık)
4>. Frekans ayarı adım: 0.1MHz/kez (kısa tuşuna basın);1.0MHz/kez (uzun tuşuna basın)
5>. Modülasyon modu: standart FM
6>. Ses izi: hat/USB kanalı (stereo);MIC kanalı (tek kanal) 7>. Eşdeğer gürültü:>= 30dB
8>. Güç kaynağı voltajı: DC 3.0V-5.0V
9>. Çalışma akımı: 35mA
10>. Uyarlamalı anten: 75cm bar anteni
2. Uygulama:
1>. FM kablosuz frekans
2>. USB PC ses yayını
3>. Kablosuz mikrofon
4>. Anne ve bebek gözetimi
3. Talimat:
1>. Güç kaynağı
Modülün karşılık gelen portu "-", "+" sırasıyla güç (pil) negatif kutbunu ve pozitif kutbu bağlar. Pil veya diğer stabilize güç kaynağı için güç kaynağı önerilir. Filtresiz bir güç kaynağı kullanmayın (cep telefonu şarj cihazı ve diğer düşük kaliteli anahtarlama güç kaynağı gibi), aksi takdirde güç kaynağının paraziti modülün normal çalışmasını etkileyecektir. EnBu modülün normal çalışma voltajı 3.0-5.0V ve güç kaynağı voltajı bu aralığı geçmemelidir.
2>. Düğmeler
Hacim +/- : kısa basın hacmi +/- 1, uzun basın sürekli +/-.
Frekans +/- : kısa basın frekansı +/ -0.1mhz, sürekli göre uzun+/ -1mhz.
Sessiz: sessiz/sessiz olmayan geçiş yapmak için kısa basın.
3>. Anten
Karınca portu FM anteni 'i bağlamak için kullanılır. FM sinyalini daha iyi iletmek için anteni 75cm uzunluğunda genişletmeniz önerilir. Ve anten tıkanıklık olmadan mümkün olduğunca yakındır.
4>. USB ses bağlantısı
Bu modülün USB ses yayın işlevini başlatmak istiyorsanız, USB kablosu 'i bilgisayara bağlamanız gerekir. USB portu ortak cep telefonu ile uyumludur, böylece modülü ve bilgisayarı bağlamak için USB kablosu 'i kullanabilirsiniz. Bilgisayar USB 5V çıkışı ile geliyor, USB bağlantısı doğrudan modüle güç kaynağı için kullanılabilir. Bilgisayara bağlandıktan sonra USB, modül otomatik olarak PC ses yayın moduna girer, LCD ekran PC gösterecektir, bilgisayar terminali otomatik olarak sürücüyü kuracaktır, ve modül "CD002" ses kartı cihazı olarak adlandırılacaktır. Bilgisayar ses ayarlarında bu "CD002" ses cihazını etkinleştirin. Bilgisayar sistemi ses bu modül üzerinden FM ile iletilebilir. Radyo frekansı bu modülün frekansına ayarlandığında, bilgisayar terminal sisteminin sesi duyulur.
5>. Hat ses bağlantısı
Ses emisyonu kaynağı olarak bu modül hattına (hat in) kanalına ihtiyacınız varsa, lütfen ses hattının bir ucunu modülün 3.5mm ses jakına takın, diğer ucunu ses cihazınıza takın (cep telefonu kulaklık deliği gibi), Modül, ses kaynağı hattı kanalının FM olarak başlatılmasına otomatik olarak geçer. Yakındaki FM radyo, modül ile aynı frekansa ayarlandığı sürece cep telefonundan duyulabilir.
6>. FM kablosuz mikrofon
Başlatmak için bu modülün mikrofonuna ihtiyacınız varsa, hat ve USB kablosu (hat ve USB bağlı değildir). Modül, FM verici ses kaynağı olarak mikrofon kanalına otomatik olarak aktarılır. Bu modülü ile donatılmış yüksek hassasiyetli elektret mikrofon, kullanılabilecek kablosuz mikrofon, anne-bebek izleme vb. Kullanıldığında optimum ses alma etkisini elde etmek için bu modülün hacmini ayarlamak için not edin.
7>. Seri port kontrolü (lütfen seri port kontrolü olmadan bu parçayı dikkate almayın)
Modül ayrılmış TTL seviyesi seri port kontrol arayüzü. TTL seri portu bu modül ile iletişim kurduğunda, modülün UART_RX, UART_TX ve gnd'yi bağlaması gerekir. Talimatlar kontrol modülü ile ilgili işlevleri göndermek için harici MCU veya bilgisayar seri portunu kullanabilirsiniz.
Not: Bilgisayar seri portu TTL seviyesi değildir. Bilgisayar iletişimine bağlanırken, RS323 seviyesini TTL güç tesviye cihazına bağlamak veya modül ile iletişim kurmak için USB TTL seviyesi seri port modülünü kullanmak gerekir. Seri komut kontrol modülü, bazı bilgisayar uzmanlığı gerektirir, eğer anlayou, lütfen denemeyin.
4. Kullanıcı tanımlı ayarlar:
1>. Arka ışık LED modu ayarı
Güç kapalıyken, başlatmak için “FRE-” ve “FRE +” düğmesine aynı anda basın. B1 her zaman parlak gösterir. B0, arka ışığın 20 saniye kapalı olduğunu ve sıfırlama ayarının etkili olduğunu gösterir. (fabrika varsayılan olarak 20 saniye arka ışık gecikmesi).
2>. Kampüs radyo frekans bandını başlat/kapat
Güç kapalı olduğunda, VOL +,VOL- key ve güç açın. LCD ekran C1, bu da kampüs yayınına başlamak anlamına gelir. C0, kampüs radyo frekans bandını kapatmak anlamına gelir. Yeniden başlatıldıktan sonra yürürlüğe girecek şekilde ayarlayın. (Fabrika kampüs radyo frekans bandını kapatmak için varsayılan).
3>. Stereo/mono iletim modunun ayarları
Modülün arkasında iki lehim eklemi M,G var. Kısa bağlantı monofonik lansman. Bu iki noktayı kesmek stereo sistem lansmanıdır.
Stereo sistem lansmanına fabrika varsayılanları).
Not: stereo sistemi, modülün ses kaynağına girişi tatmin etmeli ve stereo efekti elde etmek için radyo da stereo. Tek bir hoparlör (monofonik) radyo kullanırken veya modülün ses sinyaline mono olarak giriş yaparken, stereo yoktur.
5. Dikkat kullanma:
1>. Güç kaynağı voltajı, bu modülün güç kaynağı voltaj aralığını aşması kesinlikle yasaktır.
2>. Bu modülün normal çalışmasını etkilememek veya kısa devre yanık modülüne neden olmamak için modülün arka kısmına dokunmayın.
6. Kullanıcı ayarları (lütfen yukarıdakilere bakınız):
Bu modül arka ışık durumunu ayarlayabilir ve kullanıcının özel kullanımına göre kampüs radyo frekans bandını dinleyebilir.

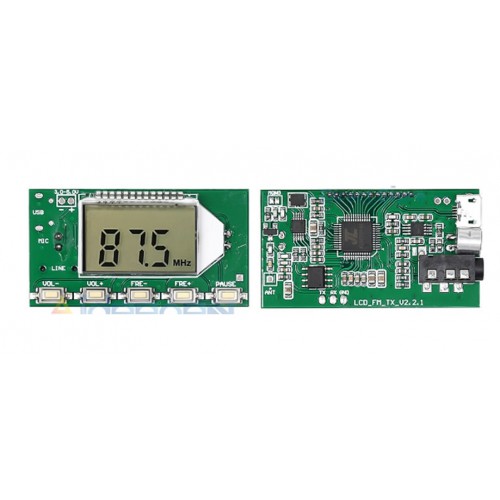

FM PLL Modül tuşlu mikrofonlu
- Ürün Kodu: pll2
- Stok Durumu: Stokta var
-
100,00TL
- KDV Hariç: 100,00TL
